ウォータージェット付きCNCブリッジソー

福建省華龍機械有限公司は、中国におけるウォータージェットを備えた CNC ブリッジソーの大手メーカーおよびサプライヤーの 1 つです。豊富な経験により、ここで当社の工場から販売されているウォータージェット付きの高度なCNCブリッジソーを購入することを心から歓迎します。高品質な製品をリーズナブルな価格でご用意しております。

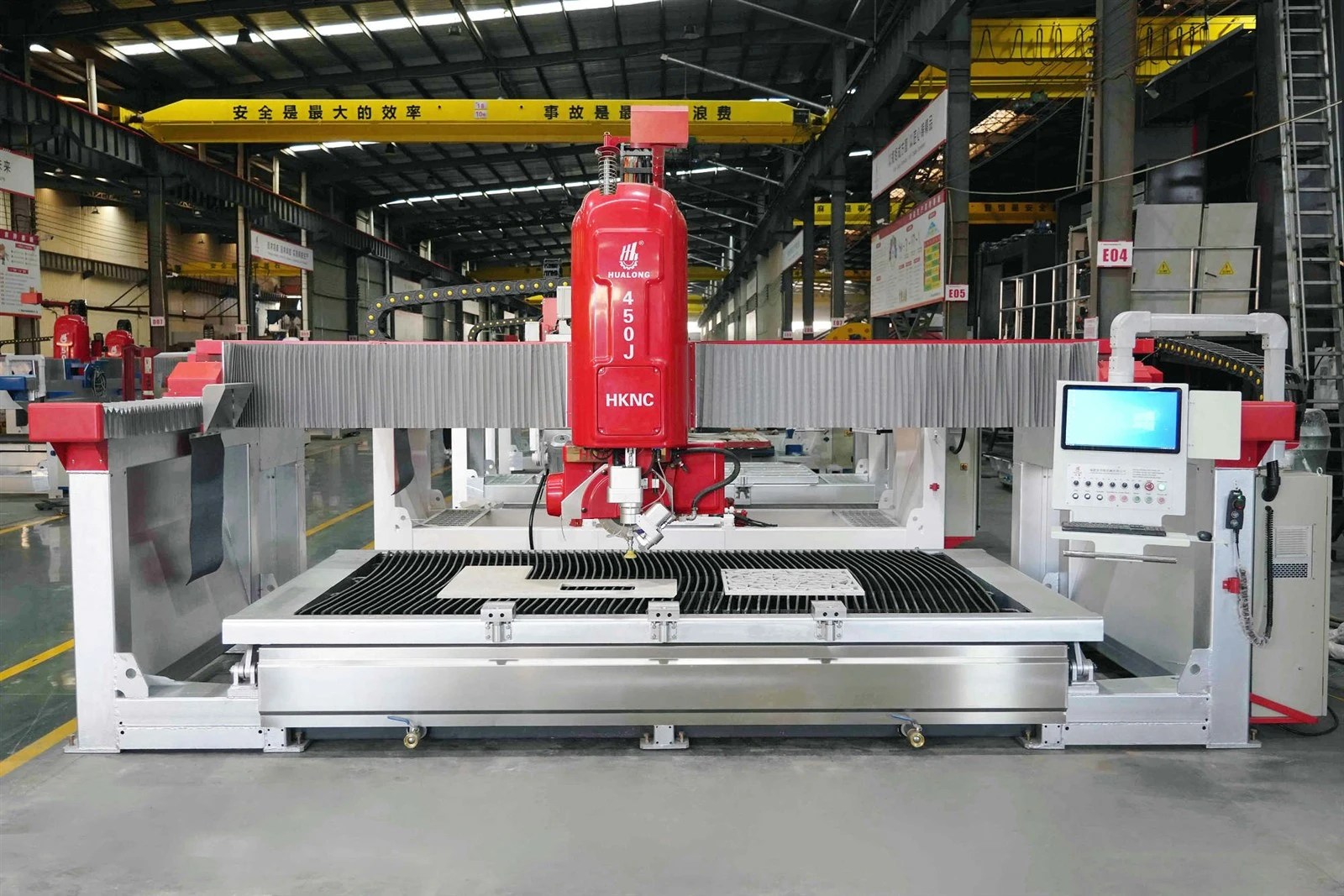

Hualong HKNC-450J は、1 つのフレームに 2 つのカッティング ヘッド (5 軸ブリッジソーヘッドと 5 軸研磨ウォータージェット ヘッド) を搭載した CNC 石材加工機です。イタリアの ESA CNC システムは両方を実行します。 DXF 図面をインポートし、パーツをネストすると、機械はブレードで長い直線を切断し、ジェットで曲線、シンク穴、内側のコーナーを切断します。これは、高価なスラブから複雑な部品を切り出すカウンタートップおよびカスタム石材店向けに構築されています。

この機械は大理石、花崗岩、石英、珪岩、焼結石を加工します。シンクの切り欠きを備えたカウンタートップ、任意の角度の面取りと接合部、文字、象嵌や寄木細工の部品、小ロットのカスタム パーツなどを切断します。-

主な特徴

1. 2 つのカッティングヘッド、1 つのプログラム
ソーヘッドとウォータージェットヘッドは同じフレーム上に設置され、1 つの CNC プログラムを共有します。ジョブをネストして開始ボタンを押すと、ブレードが直線の切断を行い、ジェットが曲線とシンク穴を連続して切断します。途中でスラブを降ろすことはありません。つまり、1 人のオペレーターがジョブ全体を実行でき、スラブは 1 回だけ処理されます。

2. スラブを最大限に活かすネスティング
ネスティング エンジンはパーツをスラブ上に配置し、亀裂、葉脈、色の欠陥の周囲をステップします。複雑なカウンタートップのレイアウトでは、お客様は通常、スラブの使用率が約 95% に達します。スラブは仕事の中で最大の品目であるため、石材店にとって、注文ごとに無駄な平方メートルを少なくすることが最も早い節約になります。

3. ウォータージェットはルータービットでは届かない部分を切断します
5- 軸研磨ウォータージェット ヘッドは、シングル パスでシンク内側の 90 度のコーナー、小さな半径の曲線、あらゆる角度の面取りをカットします。シンクの切り欠きがテーブルから外れて、ポリッシャーの準備が整います。これまで外注していた仕事を自社内に残すことができます。

4. 1 つのセットアップ、1 つの基準点
ソーとジェットは同じテーブルと同じ座標系で動作するため、部品が動作間で移動することはありません。ブレードの完成後にゼロ調整を行う必要はなく、2 回目の位置決めエラーも発生しません。-廃棄物が減り、完成したトップの縫い目がよりしっかりとします。

5. 大きなスラブを積み込むのはレスリングの試合ではない
作業台は85度まで傾斜します。ベッドの上で平らに置くのではなく、テーブルを傾けた状態でスラブをスライドさせます。読み込みが速くなり、エッジが欠けたり、誰かの背中を傷つけたりするリスクが大幅に減ります。

6. オペレーターが学習できる制御パッケージ
HKNC-450J は、21.5 インチの工業用タッチスクリーン上で、Pegasus CAD/CAM ソフトウェアと DXF インポートを備えたイタリアの ESA CNC システムを使用しています。電気部品はシーメンスまたはシュナイダーです。新しいオペレーターは通常、簡単な作業を数日で実行できるため、部品の交換が必要になったときに 1 つのサプライヤーに縛られることはありません。

マシン上でのジョブの実行方法

ステップ 1 - スラブをロードします。
テーブルを 85 度に傾け、スラブを上にスライドさせてクランプします。一人の人がこれを行います。

ステップ 2 - 図面を取り込みます。
DXFファイルをインポートします。 Pegasus は、図面から輪郭、シンクのカットアウト、面取りを直接読み取ります。

ステップ 3 - ジョブをネストします。

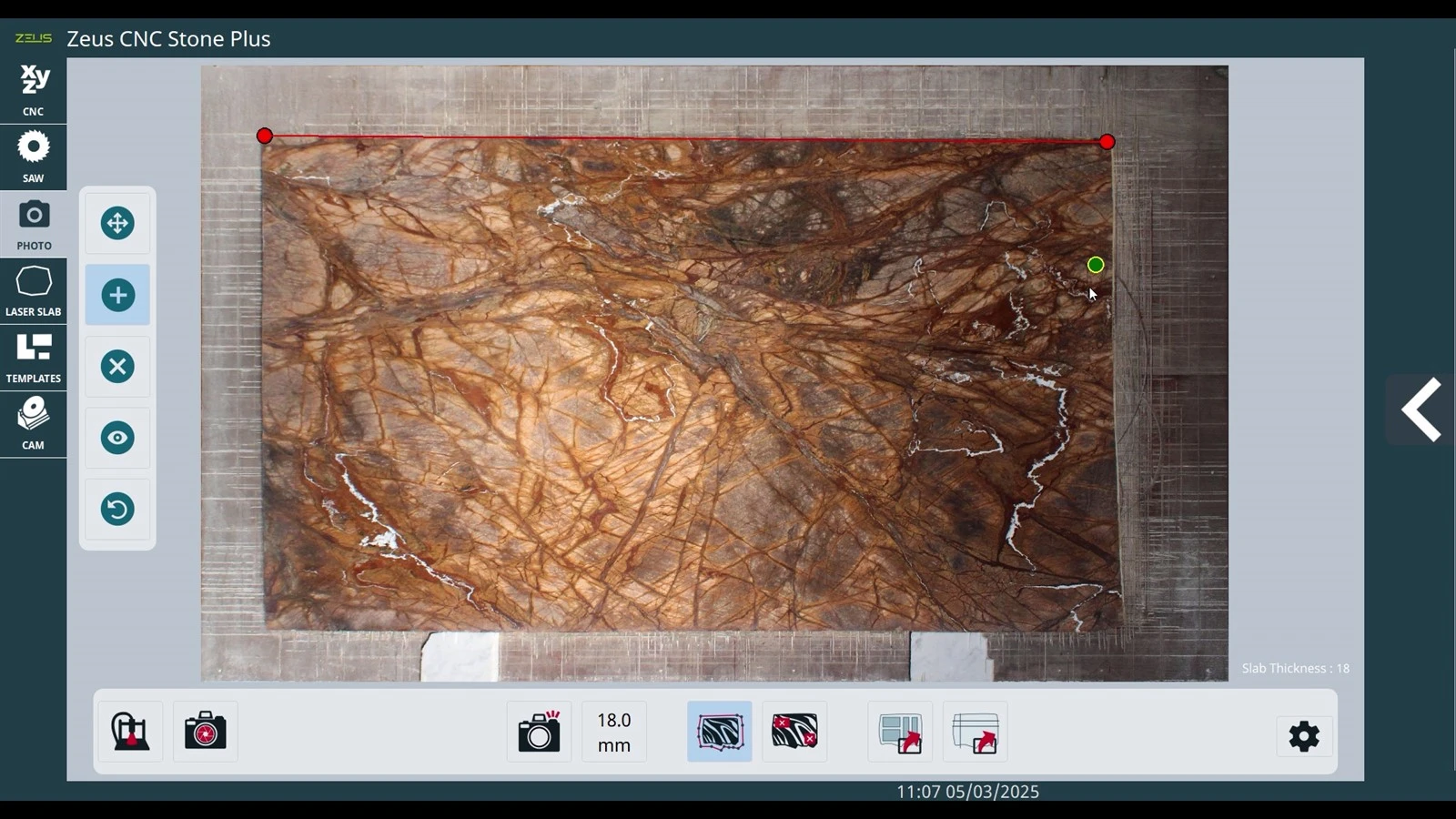

ソフトウェアはパーツをスラブ上に配置し、目に見える欠陥を回避し、何かを切断する前にスラブの使用状況を表示します。

ステップ 4 - 刃が最初に切れます。
ソーヘッドは長い直線を走行します。これは作業の中で最も早い部分です。

ステップ 5 - ジェット機が続きます。
ウォータージェットヘッドはカーブ、シンク穴、90度の入隅をカットします。二度目のセットアップやスラブの移動は必要ありません。

ステップ 6 - 完成したパーツをアンロードします。
パーツはテーブルから所定のサイズにカットされて外れます。複雑な作業の場合、顧客は 8 時間のシフトで約 8 枚のスラブを報告しますが、その数には積み込みと積み下ろしの時間がすでに含まれています。

技術仕様

型式：HKNC-450J
マシンタイプ:5 軸 CNC ブリッジソー + 5- 軸 CNC ウォータージェット、1 フレーム、1 CNC
作業領域:4100 x 2200 mm
総電力: 22.05 kW
機械重量：10,000kg
全体寸法 (長さ x 幅 x 高さ): 6200 x 3820 x 3600 mm
CNC システム: イタリア ESA CNC
CAD/CAM ソフトウェア: Pegasus、DXF インポート付き
ディスプレイ:21.5インチ工業用タッチスクリーン
ソーヘッド: 完全な 5 軸ブリッジソーヘッド、360 度回転および傾斜可能
ウォータージェット ヘッド: フル 5 軸研磨ウォータージェット ヘッド、360 度回転および傾斜

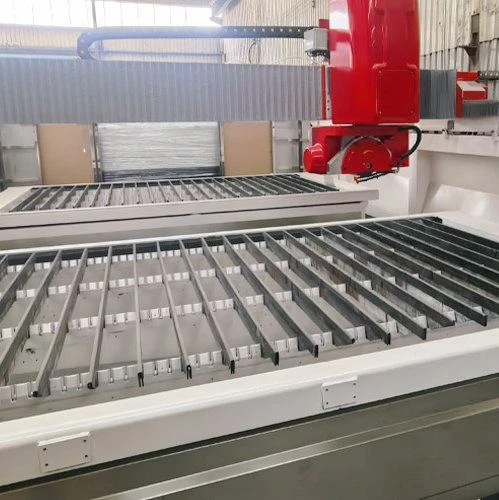

ワークテーブル: スラブの積載のために 85 度まで傾斜

生産能力：月産30セット
保証期間：電気・機械部品は取付後12ヶ月（オイルシール、ウォーターシール、ノズル、サンドパイプ等の摩耗部品は除く）
梱包:機械全体をプラスチックフィルムで包み、スペアパーツを合板ケースに入れ、コンテナ輸送用にスチールケーブルで固定
配送：40フィートコンテナ。予備スペースにはジブクレーン、バキュームリフター、石器、展示ラック、A-フレームを設置して貨物を節約できます

華龍を選ぶ理由

1. 自社工場で機械を組み立てます。
Hualong は石材機械を 36 年以上、ソージェット機械を 10 年近く製造してきました。フレーム、機械構造、組み立ては中国福建省の自社工場で行われています。

2. 制御パッケージは実績のあるイタリア製です。
ESA CNC と Pegasus CAD/CAM は、ヨーロッパのハイエンド石材機械で使用されるシステムです。{0}同じ制御プラットフォームをヨーロッパ価格なしで入手できます。

3. すべてのマシンは出荷前にテストされます。
各ソージェットは機械テストレポートと送信検査ビデオとともに出発するため、コンテナに入る前にソージェットがどのように動作したかを知ることができます。

4.実際に購入できるパーツ。
電子機器はシーメンスまたはシュナイダーで、ウォータージェットの摩耗部品は地元の市場で調達できる一般的な品目です。将来の購入に備えて、スペアパーツの価格表が機械に同梱されています。部品を同梱しての販売は行っておりません。

5.納品後も続くサポート。
この機械にはトラブルシューティング用のリモコンが組み込まれており、機械の寿命について無料のオンライン ガイダンスを提供しています。{0}また、設置、試運転、オペレーターのトレーニングのために技術者をあなたの国に派遣することもできます。米国では、有料の現地技術者サポートを利用できます。

6. 市場ですでに稼働しているマシン。
当社のソージェットは米国、ヨーロッパ、中東で稼働しており、Hualong の機械は 70 か国以上に出荷されています。購入前にオーナーと相談したい場合は、ご連絡させていただきます。

よくある質問

HKNC-450Jは何をカットできますか?
大理石、花崗岩、石英、珪岩、焼結石。一般的な作業には、シンクの切り欠きを備えたカウンタートップ、任意の角度の面取りと接合部、文字、象嵌や寄木細工、小ロットのカスタム パーツなどがあります。-

オペレーターは1人で運営しているのでしょうか？
はい。鋸とウォータージェットは 1 つのプログラムで作業を完了するため、1 人のオペレーターがスラブをロードし、プログラムを開始し、完成した部品をアンロードすることができます。

機械が動き始める前に何を準備する必要がありますか?
ガーネット、水、電気、そして 2.2 kW のエアコンプレッサー。機械には、高圧ポンプ、冷却システム、研磨剤供給システム、一般的な摩耗部品が付属しています。-

保証の内容は何ですか?
電気部品および機械部品に取り付けてから 12 か月。オイルシール、ウォーターシール、ノズル、サンドパイプなどの摩耗部品は対象外となります。延長保証もご相談可能です。

保証期間終了後は交換部品を購入する必要がありますか?
いいえ、電子機器はシーメンスまたはシュナイダーで、ウォータージェットの摩耗部品は現地で入手できる標準品です。参考として、機械と一緒にスペアパーツの価格表をお送りします。機械の販売には部品はバンドルされていません。

この機械でどのくらいのスラブを節約できるでしょうか?
カットする部分にもよります。複雑なカウンタートップのレイアウトでは、ネスティング エンジンが部品を無駄にせずに欠陥の周囲にフィットさせるため、お客様は通常約 95% のスラブ使用率に達します。

一般的な回収期間はどれくらいですか?
複雑なカウンタートップ作業を行っている顧客は通常、1.5 ～ 2 年で回収できると報告しています。主な推進要因は 2 つあり、スラブの節約と取り扱いの労力の削減です。

機械の設置面積と重量はどれくらいですか?
機械の大きさは 6200 x 3820 x 3600 mm、重量は約 10,000 kg です。 40フィートのコンテナで発送されます。

マシンをカスタマイズしてもらうことはできますか?
はい。カラーとロゴやグラフィックデザインを1セットからカスタマイズ可能です。また、マイナー カスタマイズ、図面ベースのカスタマイズ、サンプル- ベースのカスタマイズ、完全なカスタマイズもサポートしています。

どのようなオプション装備を検討すればよいですか?
静脈のマッチングは、ブックマッチトップや高級壁パネルで最もリクエストの多いオプションです。スラブ厚さプローブ、ツールセンサー、スラブ移動用の吸盤、材料パラメータライブラリ、自動ネスティングモジュールも利用できます。作業内容を教えていただければ、適切な組み合わせをご提案させていただきます。
