5軸CNC石材切断機

福建省華龍機械有限公司は、中国の 5 軸 CNC 石材切断機の大手メーカーおよびサプライヤーの 1 つです。豊富な経験により、ここで当社の工場から販売されている高度な5軸CNC石材切断機を購入することを心から歓迎します。高品質な製品をリーズナブルな価格でご用意しております。

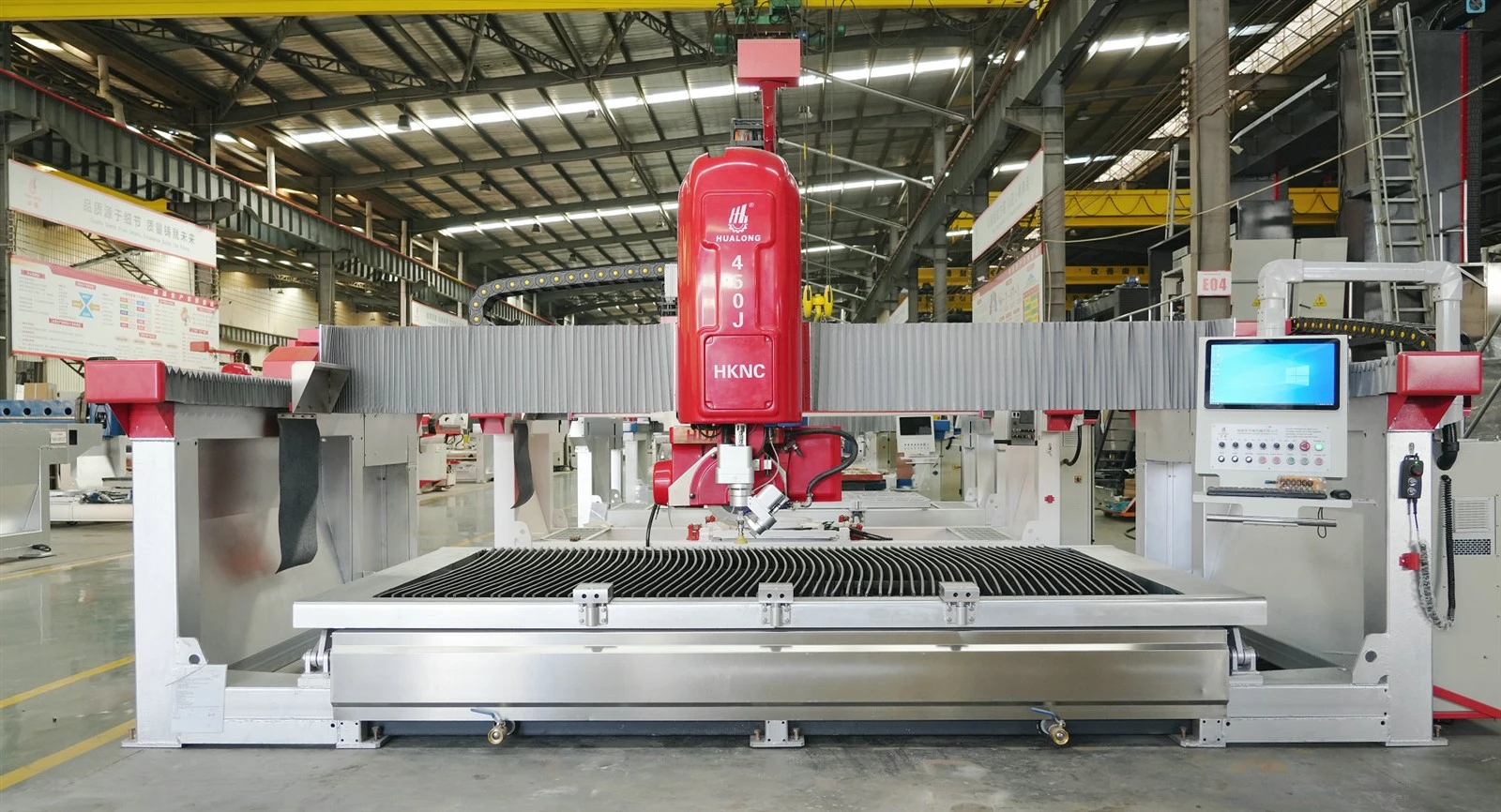

HKNC-450Jは、5軸CNCソーイングと5軸ウォータージェット切断を組み合わせた「Sawjet」システムです。

標準的な直線切断とサイジングは鋸刃を使用して直接実行できますが、ウォータージェットはシンクの切り抜き、曲線、不規則なプロファイル、複雑なパターンに利用されます。以前は 2 台の別々のマシンが必要だったタスクを 1 台のユニットに統合できるようになりました。

石材加工施設に対して、Sawjet は機能の拡張だけではありません。これにより、マテリアルハンドリングの必要性が減り、機械を切り替える必要がなくなり、貴重な生産フロアスペースが節約されます。

HKNC-450J は、大理石、花崗岩、人工石英、石灰石、セラミック、焼結石などの材料の加工に適しています。一般的な用途には、キッチンのカウンタートップ、洗面化粧台、シンクの切り欠き、カスタム形状のカウンタートップ、石材象嵌、建築用装飾パネルなどがあります。

主な特徴:

5軸CNC制御

HKNC-450JはイタリアESA社の5軸CNC制御システムを搭載しています。複数の動作軸を同時に調整し、カッティングヘッドの回転と傾斜を組み合わせて、さまざまな角度からの加工を実行します。

ソーカッティングヘッドは 0 度～360 度の回転と 0 度～90 度の傾斜をサポートし、ウォータージェットヘッドは 360 度の回転と最大 60 度の傾斜をサポートします。

この機械は、マイターカット、45 度の接合、または複雑な角度の加工を必要とする注文に対して、標準の PLC ブリッジソーよりも優れた柔軟性を提供します。

HKNC-450J と標準ブリッジソーの明確な違いは、ソーとウォータージェットの両方が同じ処理プラットフォームを共有していることです。

単一のスラブに鋸刃による一次切断を行った後、すぐにウォータージェットを使用して内部の切り抜きと複雑な輪郭加工を行うことができるため、材料を別のウォータージェット機械に再配置する必要がありません。

ESA CNC + ペガサス CAD/CAM

このマシンはイタリアの ESA CNC 制御システムを利用しており、21.5 インチのカラー タッチスクリーンを備えています。

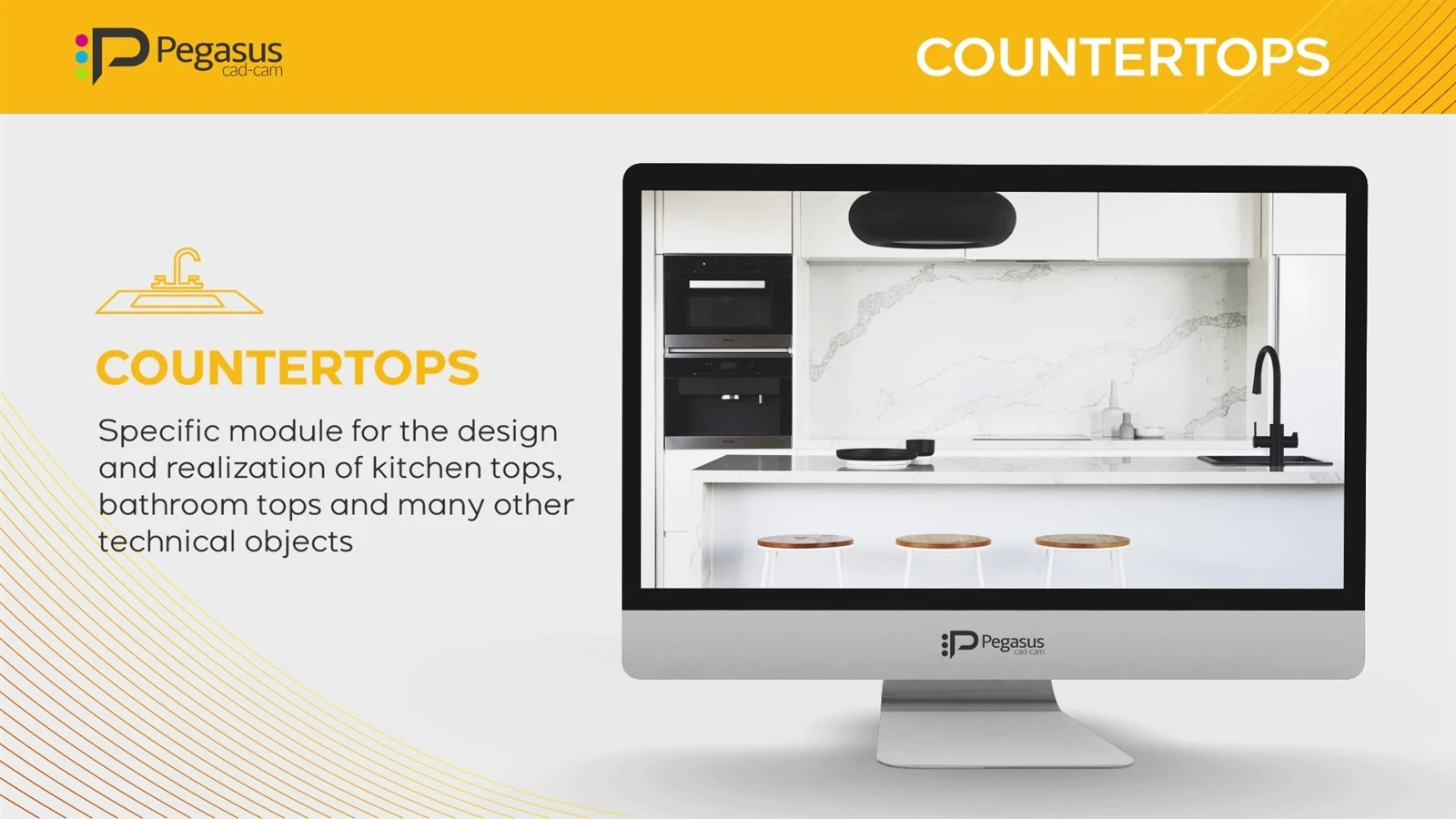

Pegasus CAD/CAM ソフトウェアは、グラフィック デザインと機械加工の準備を可能にし、DXF などの CAD ファイルのインポートをサポートします。

単純な切断作業の場合は、特定の生産ニーズに合わせて手動操作も可能です。

スラブのネスティングとマテリアルの利用

石材加工工場では、多くの場合、単なる切断速度以上のことが主な関心事となります。重要な質問は、1 枚のスラブから正確にいくつの完成品を生み出すことができるかということです。

HKNC-450Jはスラブの写真をもとにネスティングが可能です。これにより、スラブの欠陥と製品の寸法の両方を考慮して、処理する部品を戦略的に配置することができます。

オプションの静脈照合機能

大理石のような天然石の場合、1 枚のスラブの縞模様の方向が最終的な美的結果に直接影響します。静脈マッチング機能は、静脈の位置合わせ、シームレスなスプライシング、または連続的な静脈パターンを必要とするプロジェクトに特に役立ちます。

安川サーボシステム

主な CNC 動作軸は、HIWIN リニアガイドウェイなどのトランスミッションコンポーネントと統合された安川電機のサーボモーターと制御システムを利用しています。

傾斜作業台

ワークテーブルは 0 度から 85 度まで傾斜します。大きな石のスラブは重いため、手作業で積み降ろすのは面倒です。傾斜式作業テーブルにより、積み降ろしプロセスがより便利になります。

応用：





キッチンカウンタートップの製作:

まず、鋸刃を使用して直線切断の大部分を実行し、次にウォータージェットを使用してシンクの開口部、曲線、または特殊な形状を切り抜きます。{0}
このワークフローにより、主要な切断タスクを 1 枚のスラブで完了できるため、材料を繰り返し処理する必要性が最小限に抑えられます。



バスルームのカウンタートップ:

バスルームのカウンタートップは通常、大きな建築スラブよりも小さいですが、多くの場合、シンクの切り欠き、丸い角、および独特のプロファイルが必要になります。

鋸刃は最初の粗切断を処理し、ウォータージェットは複雑な形状が必要なセクションを管理します。



石の象嵌と模様:

異なる色や素材で構成されるパターンの場合、ウォータージェットで必要な形状を切り出し、組み立てることができます。

この処理方法は、カスタム プロジェクトに特に適しています。{0}



建築用石材:

建設プロジェクトでは、標準外の寸法や独自の角度が必要になることがよくあります。{0}

5 軸切断システムにより、手動で位置を変更する必要性が減り、複雑な角度の加工が簡素化されます。



セラミックスと焼結石:

この装置は、カスタム寸法、不規則なプロファイル、または内部カットアウトが必要なセラミック製品や焼結石製品の加工にも使用できます。
